SIM2Field XR App

The SIM2Field XR app is used for work preparation and to support the assembly and inspection of scaffolding structures on the construction site. By using 3D scaffolding models, paper plans are reduced and at the same time the flow of information to the construction site is optimised.

Projektdaten werden direkt aus LayPLAN CAD per Link oder
QR-Code übernommen.

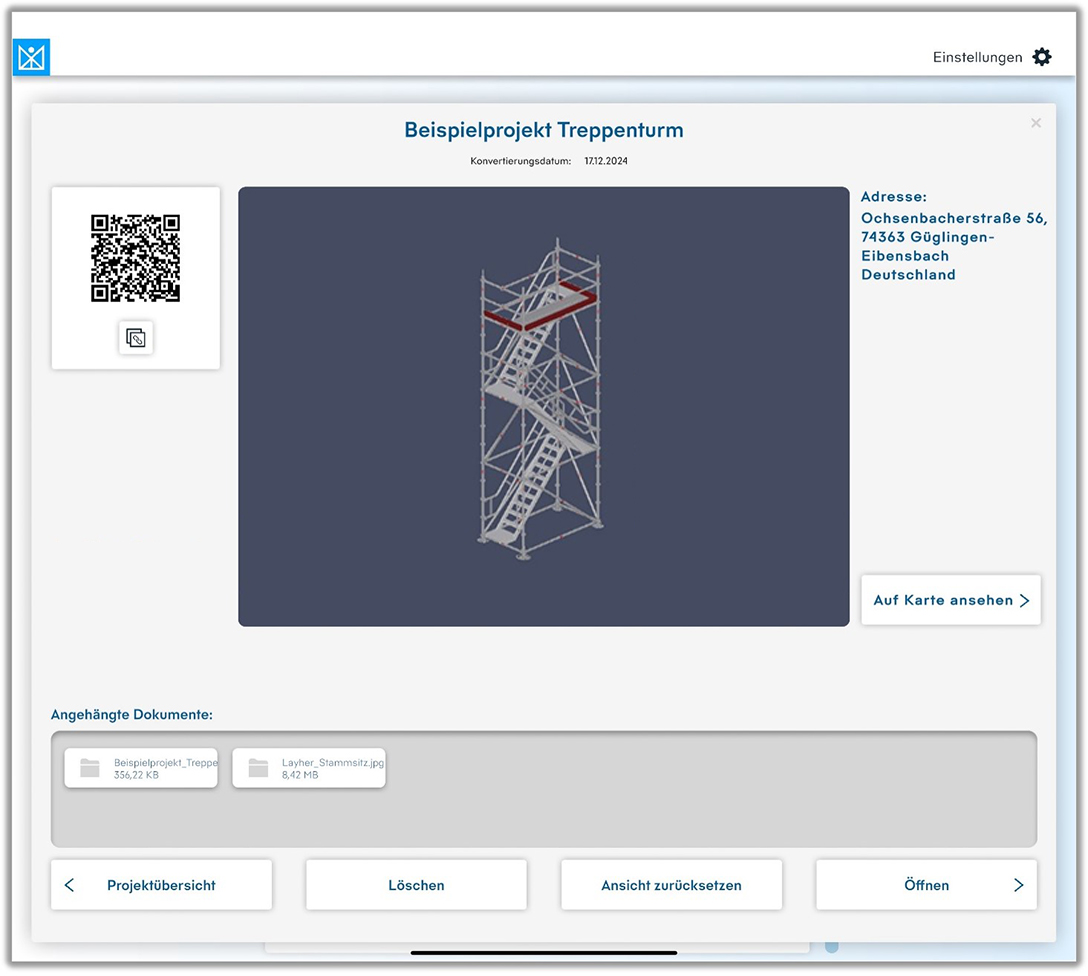

In der App können verschieden Projekte inklusive zugehöriger Projektdokumente (PDF-Dateien, ­Fotos usw.) bereitgestellt werden. Die Projektdaten kommen direkt aus LayPLAN CAD. Diese können entweder über einen Link oder einen QR-Code abgerufen werden und sind danach offline auf dem mobilen Endgerät verfügbar. Bei bestehender Internetverbindung können die Projektdaten bei Änderungen aktualisiert werden. In den 3D-Modellen der Gerüstkonstruktionen sind neben der Geometrie auch weitere Informationen zu den Layher Gerüstbauteilen verfügbar. Angezeigt wird u. a. die Artikelbezeichnung, die Artikelnummer und das Bauteilgewicht. Die komplette Materialliste der Gerüstkonstruktion kann ebenfalls angezeigt werden.

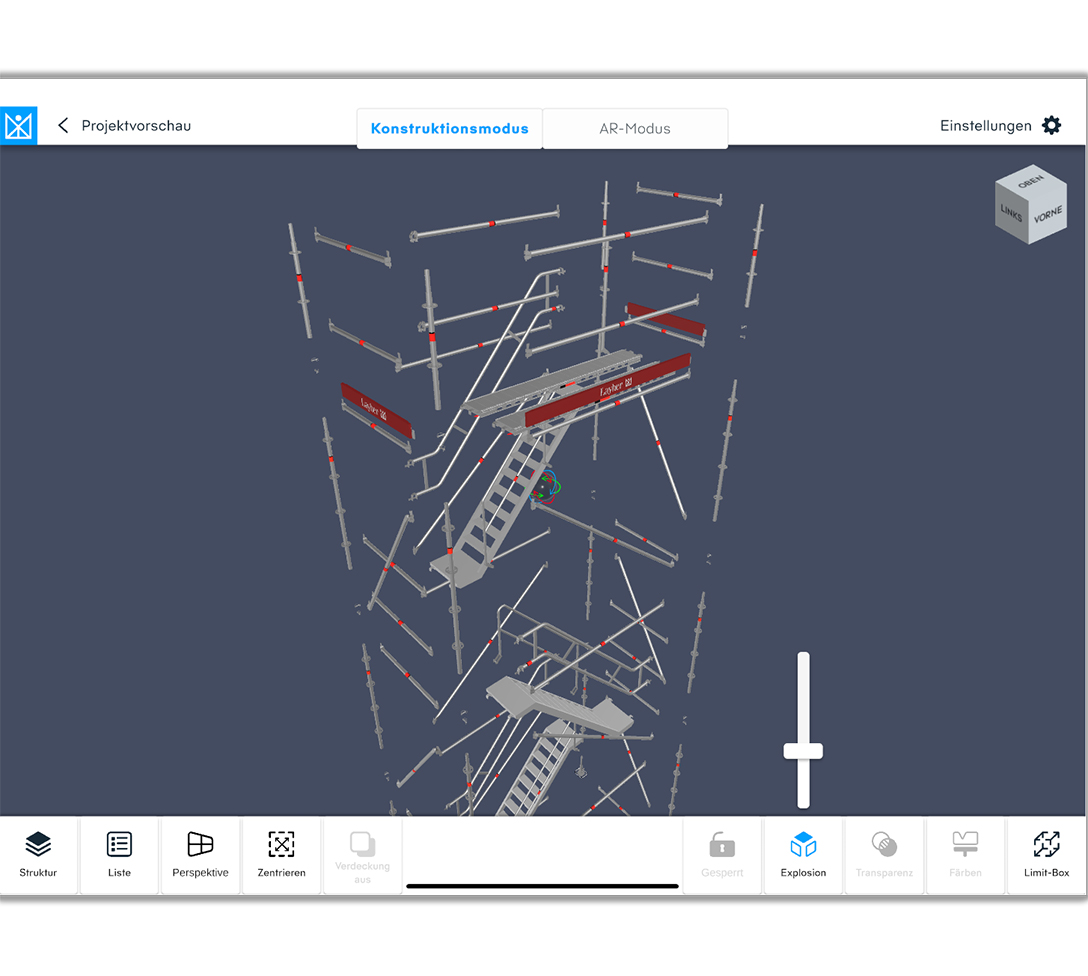

Intelligente und interaktive Stücklistenfunktion: Es können alle Bauteile eines Artikels in der Konstruktion angezeigt werden. Diese werden farblich markiert. Ausgewählte Bauteile können ein-/ausgeblendet werden. Stückliste passt sich je nach Zuschnitt automatisch an.

Platzieren des virtuellen Gerüsts per Augmented Reality in der realen Umgebung: Der Absetzpunkt kann zuvor im Konstruktionsmodus durch die Auswahl einer Fußspindel definiert werden. Die Ausrichtung des Modells ist mit gewohnten Fingergesten durchzuführen. Der Drehpunkt kann durch Auswahl der Fußspindel definiert werden. Die Konstruktion kann gesperrt werden, damit ein unabsichtliches Verschieben verhindert wird.

Augmented Reality-Modus mit Zuschnittsfunktion (Limit-Box) zur Darstellung von Teilbereichen der Gerüstkonstruktion

Ihr Nutzen

Loading component...

  • Direkte Nutzung der 3D-Gerüstmodelle als Unterstützung bei der Gerüstmontage
  • Reduzierung der 2D-Montagepläne (Papierpläne)
  • Intelligente und interaktive Stücklistenfunktion
  • Schnelle Identifikation der Gerüstbauteile
  • Zuschnittfunktion zur Anzeige von Teilbereichen
  • Darstellung der virtuellen Gerüste in der realen Umgebung zur Abstimmung im Vorfeld
  • Einfache Nutzung der App ohne Registrierung

Voraussetzungen

  • Tablet mit iPadOS ab Version 12.0
    empfohlen: iPad Pro der 5. Generation oder neuer
  • Android Tablet mit min. Android 12
  • Windows 11 (in der Windows-Version ist der Augmented Reality-Modus nicht verfügbar)
