SIM2Field – Digitales Anlegen mit Totalstation


SIM2Field ergänzt Layher SIM im Bereich der Ausführung. Durch das ganzheitliche Konzept entsteht ein durchgängiger, digitaler Prozess, von der 3D-Gerüstplanung bis zur Fertigstellung des Gerüsts auf der Baustelle. Dabei werden die 3D-Gerüstmodelldaten aus LayPLAN CAD zur Montage effizient genutzt. Dank SIM2Field werden mögliche Fehlerquellen beim Einmessen und Anlegen der Gerüste auch bei komplexer Geometrie vermieden und Papierpläne reduziert.

Verlässliches Anlegen auf Grundlage der 3D-Modelldaten
Voraussetzung

Eine Gerüstplanung in 3D auf Basis von LayPLAN CAD ist die Voraussetzung für SIM2Field. Wenn vom Objekt keine 3D-Daten vorliegen, kann bei Bestandsobjekten auch mittels 3D-Laserscanner die Gelände-/Gebäudegeometrie erfasst werden.

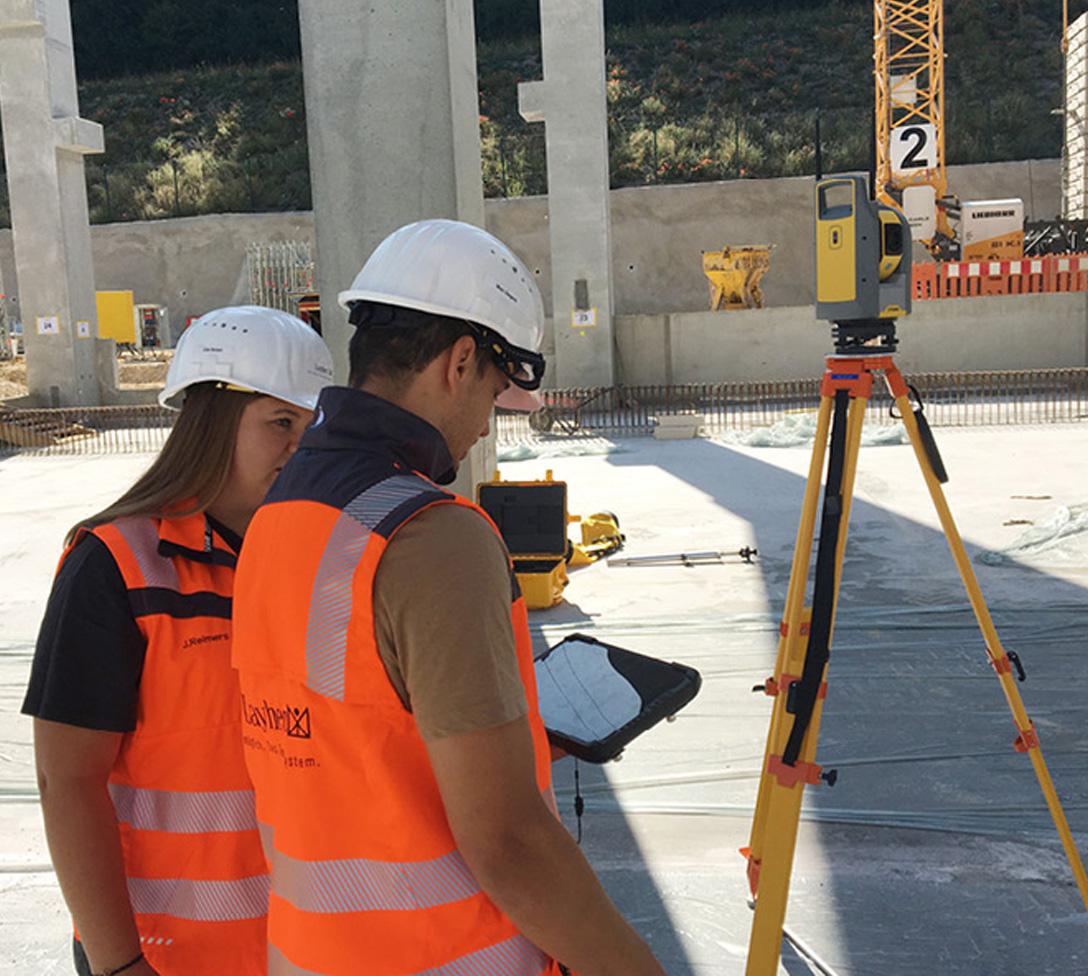

Steuerung und Datenübergabe mit Hilfe eines Tablet PC

Referenzpunkte
Für das Einmessen werden mindestens drei Referenzpunkte in der Planung und auf der Baustelle definiert.

Stationieren
Anhand der drei bekannten Referenzpunkte orientiert sich die Totalstation in der realen Umgebung.

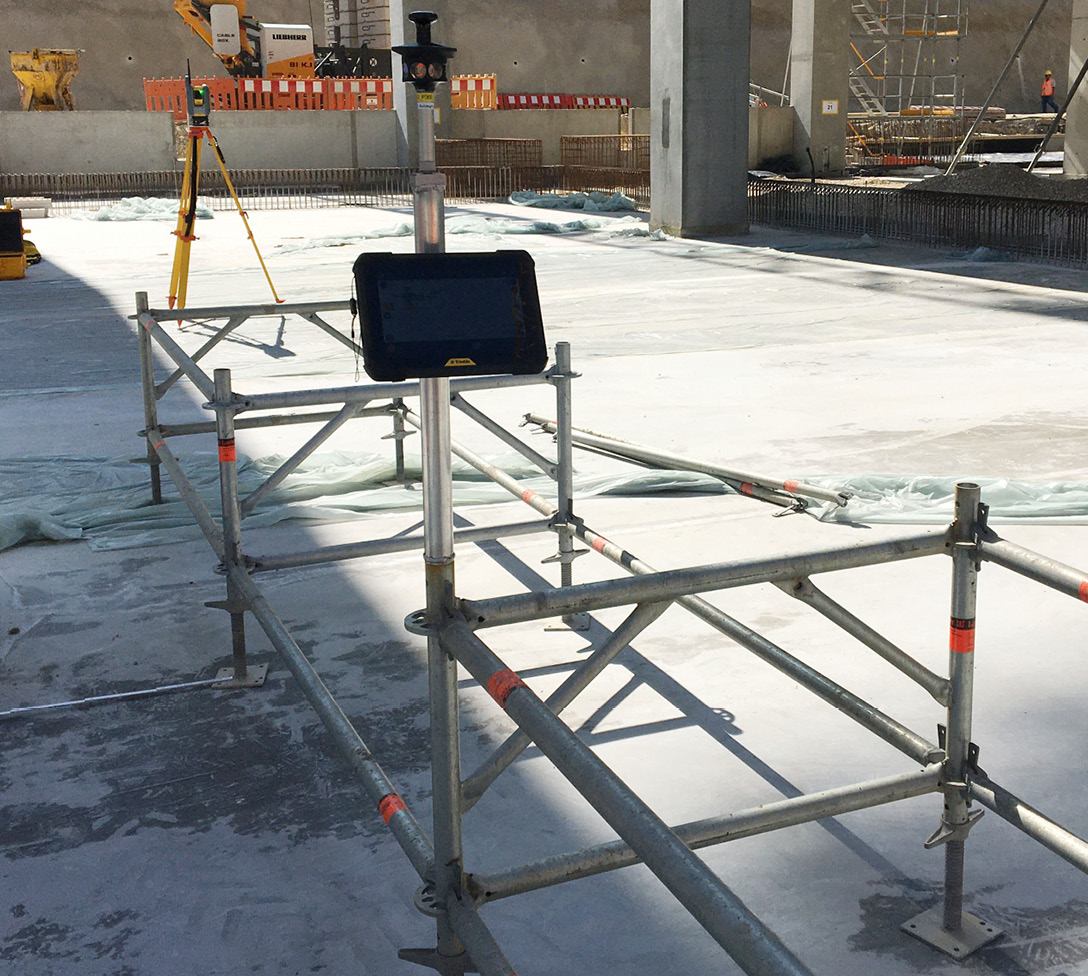

Fertig montiertes und eingemessenes Traggerüst
Anlegen

Die Position der Gerüstunterkonstruktion kann mittels Laser-Punkten auf den Boden projiziert werden. Dort werden die Fußspindeln grob aufgestellt. Danach kann das Gerüst mit dem Prisma in Lage und Höhe exakt eingemessen werden.

Ihr Nutzen

  • Durchgängiger, digitaler SIM Prozess bis auf die Baustelle
  • Direkte Nutzung der 3D-Gerüstmodelldaten aus LayPLAN CAD zur Montage
  • Vermeidung möglicher Fehlerquellen beim Einmessen und Anlegen der Gerüste auch bei komplexer Geometrie
  • Reduzierung von Papierplänen

Zielgruppe und Verwendung

  • Gerüstersteller, denen eine detaillierte 3D Gerüstplanung (Ausführungsplanung) auf Basis von LayPLAN CAD vorliegt
  • Direkte Nutzung des 3D Modells zum Anlegen von Gerüstkonstruktionen auf der Baustelle
  • Ideal für das Anlegen von Gerüstkonstruktionen, die konventionell nur schwer eingemessen werden können oder bei denen eine hohe Genauigkeit sehr wichtig ist z. B. komplexe Industrieanlagen, Traggerüste usw.

Voraussetzungen
  • 3D-Gerüstplanung auf Basis von LayPLAN CAD inkl. Bezug zur realen Umgebung
    (z. B. drei Referenzpunkte)
